1.2842 (90MnCrV8)
Yaklaşık %1 karbon içeren orta alaşımlı soğuk iş çeliğidir. Yağ çeliği olarak da bilinir. Çekirdeğine doğru sertleşme kabiliyeti yüksektir. Boyutsal olarak dengelidir ve iyi basma mukavemeti vardır. Ancak aşınma dayanımı 1.2379’a göre düşüktür. AISI 02 ve 1.2510 çeliğine benzerlik gösterir.
KİMYASAL BİLEŞİM (%)
| C | Si | Mn | P Max | S Max | Cr | Mo | V | W | Ni |
|---|---|---|---|---|---|---|---|---|---|
| 0,85 - 0,95 | 0,10 - 0,40 | 1,90 - 2,10 | 0,03 | 0,03 | 0,20 - 0,50 | - | 0,05 - 0,15 | - | - |
MALZEMENİN STANDART KARŞILIKLARI
| DIN | AISI | EN |
|---|---|---|
| 1.2842 | O2 | 90MnCrV8 |
UYGULAMA ALANLARI
- Kızaklarda ve ölçü takımları yapımında
- Broşlar, pergeller
- Zımba tutucuları, zımba plakaları, sıyırıcılar
- Düşük üretim adedi olan kesme ve form verme kalıpları
FİZİKSEL ÖZELLİKLER
| Sıcaklık | 20°C | 350°C | 700°C | |
| Isıl İletkenlik | 32,80 | 32,00 | 31,50 | |
| Sıcaklık | 20-100°C | 20-200°C | 20-300°C | 20-400°C |
| Termal Genleşme | 12,20 | 13,20 | 13,80 | 14,40 |
ISIL İŞLEM BİLGİLERİ
| Sıcaklık | Soğutma Ortamı | |
|---|---|---|
| Yumuşatma Tavlaması | 680-720 | Fırında |
| Gerilim Giderme | ~650 | Fırında |
| Sertleştirme | 790-820 | Basınçlı gaz, hava, yağ |

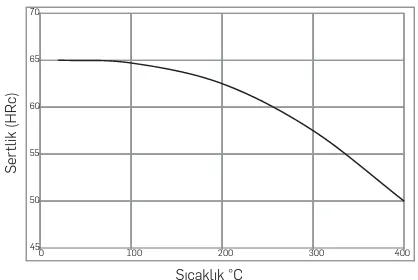

TEMPERLEME
