1.2738 (40CrMnNiMo8-6-4)
Ön sertleştirilmiş (30-33 HRC) olarak tedarik edilen plastik kalıp çeliğidir. 1.2311 ve 1.2312’den farkı yapısındaki Nikel elementidir. Bu sayede parlama özelliği, bu iki malzemeye göre daha iyidir. Desen kabiliyeti, aşınma direnci ve parlatılabilirliği sayesinde plastik kalıplarında geniş bir kullanım alanı vardır. Teslim sertliğinde kullanılması tavsiye edilir. Nitrasyon ve yüzey kaplama işlemelerine elverişlidir. Kaynak edilebilir bir malzemedir.
| C | Si | Mn | P Max | S | Cr | Mo | Ni |
|---|---|---|---|---|---|---|---|
| 0,35 - 0,45 | 0,20 - 0,40 | 1,30 - 1,60 | 0,003 | 0,003 | 1,80 - 2,10 | 0,15 - 0,25 | 0,90 - 1,20 |
MALZEMENİN STANDART KARŞILIKLARI
| DIN | AISI | EN |
|---|---|---|
| 1.2738 | P20+Ni | 40CrMnNiMo8-6-4 |
UYGULAMA ALANLARI
- Plastik enjeksiyon kalıpları
- Korozif olmayan plastiklerin ekstrüzyon kalıpları
- Büyük ölçekli tampon kalıpları
- Plastik presleme ve sıkıştırma uygulamaları
- Metal enjeksiyon kalıplarının hamillerinde
FİZİKSEL ÖZELLİKLER
| Sıcaklık | 20 °C | 350 °C | ||
| Isıl İletkenlik | 39,50 | 39,10 | ||
| Sıcaklık | 20-100°C | 20-200°C | 20-300°C | 20-400°C |
| Termal Genleşme | 11,80 | 12,50 | 13,10 | 13,30 |

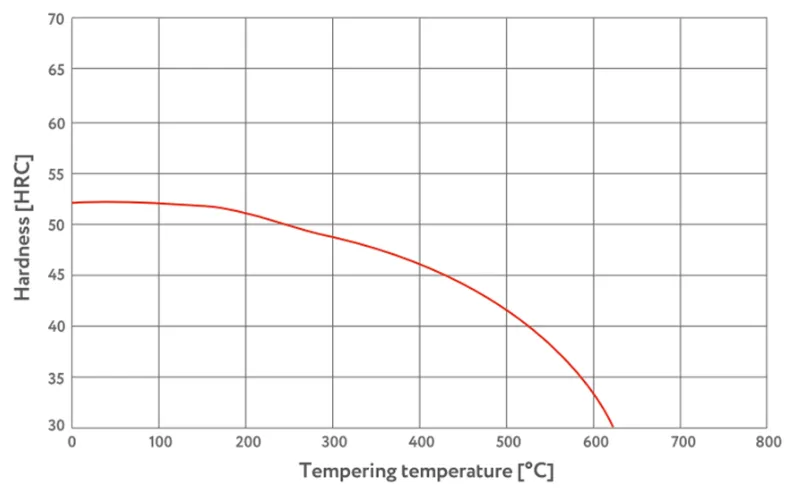

TEMPERLEME
