1.2312 (40CrMnMoS8-6)
Ön sertleştirilmiş (30-33 HRC) olarak tedarik edilen plastik kalıp çeliğidir. Yapısındaki kükürt elementi sebebiyle işlenebilirliği 1.2311 ve 1.2738’den daha iyidir. Ancak kükürt sebebiyle desen kabiliyeti ve parlatılabilirliği kötüdür. Ürün yüzeylerinin parlak olması istenen kalıp çekirdeklerinde 1.2738 tercih edilmelidir. Nitrasyona elverişli bir malzemedir. Tavsiye edilen kullanım sertliği teslim sertliğidir.
| C | Si | Mn | P Max | S | Cr | Mo | Ni |
|---|---|---|---|---|---|---|---|
| 0,33 - 0,45 | 0,30 - 0,50 | 1,40 - 1,60 | 0,003 | 0,05 - 0,10 | 1,80 - 2,00 | 0,15 - 0,25 | - |
MALZEMENİN STANDART KARŞILIKLARI
| DIN | AISI | EN |
|---|---|---|
| 1.2312 | P20+S | 40CrMnMoS8-6 |
UYGULAMA ALANLARI
- Plastik enjeksiyon kalıpları
- Kauçuk kalıpları
- Metal enjeksiyon hamilleri ve kalıp setleri
- Makine parçaları ve fikstür parçaları
FİZİKSEL ÖZELLİKLER
| Sıcaklık | 20 °C | 350 °C | ||
| Isıl İletkenlik | 39,60 | 39,20 | ||
| Sıcaklık | 20-100°C | 20-200°C | 20-300°C | 20-400°C |
| Termal Genleşme | 12,20 | 12,70 | 13,20 | 13,60 |

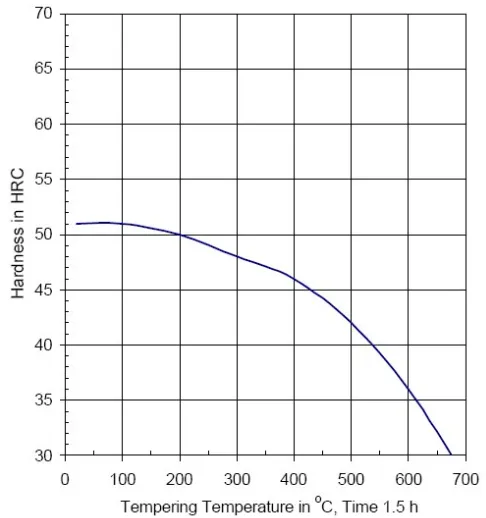

TEMPERLEME
