1.2714 QT (55NiCrMoV7)
Yapısında nikel alaşımı bulunan, yüksek tokluğa sahip sıcak iş çeliğidir. Yüksek tokluğu sebebiyle sıcak dövme kalıplarında en çok tüketilen malzemelerdendir. Özellikle çekiç ile dövmede yüksek kırılma direnci sergiler. 1.2714, hem ön sertleştirilmiş (QT 38-42 HRC) olarak hem de yumuşak tavlı (220-250 HBW) tedarik edilir. Düşük sertliği sebebiyle çok yüksek ürün adedi beklenmemelidir. Yüzey aşınma direnci için nitrasyon işlemi yapılarak kullanılabilir.
KİMYASAL BİLEŞİM (%)
| C | Si | Mn | P Max | S Max | Cr | Mo | V | W | Ni |
|---|---|---|---|---|---|---|---|---|---|
| 0,50 - 0,60 | 0,10 - 0,40 | 0,25 - 0,50 | 0,65 - 0,95 | 0,025 | 0,005 | 0,80 - 1,20 | 0,45 - 0,55 | 0,07 - 0,12 | 1,50 - 1,80 |
MALZEMENİN STANDART KARŞILIKLARI
| DIN | AISI | EN |
|---|---|---|
| 1.2714 | 6F3 | 55NiCrMoV7 |
UYGULAMA ALANLARI
- Sıcak dövme kalıplarında çekirdek
- Sıcak dövme kalıplarında kalıp hamili
- Çekiçlerde
- Alüminyum ekstrüzyon takımlarında
- Sıcak makas ağızlarında
FİZİKSEL ÖZELLİKLER
| Sıcaklık | 20°C | 350°C | 700°C | |
| Isıl İletkenlik | 25,60 | 28,40 | 29,40 | |
| Sıcaklık | 20-100°C | 20-300°C | 20-500°C | 20-700°C |
| Termal Genleşme | 10,80 | 12,30 | 13,00 | 13,50 |
ISIL İŞLEM BİLGİLERİ
| Sıcaklık | Soğutma Ortamı | |
|---|---|---|
| Yumuşatma Tavlaması | 750-800 | Fırında |
| Gerilim Giderme | 600-650 | Fırında |
| Sertleştirme | 1020-1060 | Basınçlı gaz, hava, yağ |

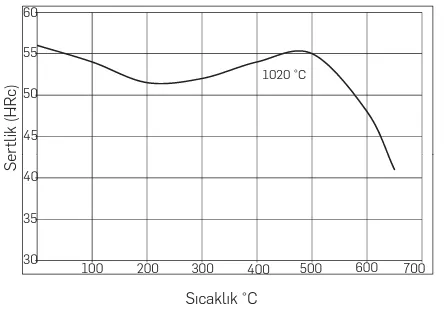

TEMPERLEME
